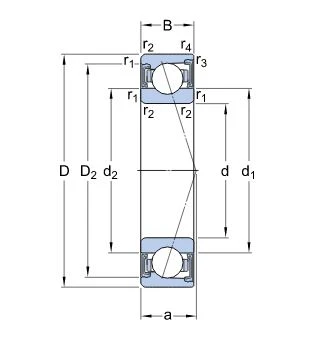

S71901CD/HCP4A itin tiksli kampinio kontaktinio rutulio guolio specifikacija
| Paskyrimo | S71901 CD/HCP4A | |
| Kategorija | ||
| Kampinis kontaktinis rutulinis guolis, itin preciziškas | ||
| Matmenys | ||
| d (Gręžinio skersmuo) | 12 mm | 0,472 į |
| D (išorinis skersmuo) | 24 mm | 0,945 į |
| B (plotis) | 6 mm | 0,236 į |
| W (svoris) | 0,01 kg | 0,022 svarų |
| Techniniai duomenys | ||
| Cr (kN) Pagrindinis dinaminis apkrovos įvertinimas | 2.65 | |
| C0r (kN) Pagrindinis statinis apkrovos įvertinimas | 1.25 | |
| Nuovargio apkrovos riba (kN) | 0,038 kN | |
| Pasiekiamas riebalų tepimo greitis (r/min) | 75 000 | |
| Kontaktinis kampas | 15 ° | |
| Rutulio skersmuo (mm) | 3,175 mm | |
| Kamuoliukų skaičius | 13 | |
| Ruonis | Taip | |
PratęstasS71901. CD.HCP4Akampiniai kontaktiniai rutuliniai guoliai 12*24*6
| Paskyrimo | Pagrindiniai matmenys | Pagrindiniai apkrovos įvertinimai | Pasiekiamas greitis | ||||
| dinamiškas | Statinis | Riebalų tepimas | Alyvos ir oro tepimas | ||||
| d[mm] | D[mm] | B[mm] | C[kN] | C0[kN] | [r/min] | [r/min] | |
| 71901 ACE/P4AH | 12 | 24 | 6 | 2.03 | 0.865 | 83 000 | 123 000 |
| 71901 ACE/HCP4AH | 12 | 24 | 6 | 2.03 | 0.865 | 98 000 | 150 000 |
| 71901 CE/P4AH | 12 | 24 | 6 | 2.12 | 0.915 | 90 000 | 137 000 |
| 71901 CE/HCP4AH | 12 | 24 | 6 | 2.12 | 0.915 | 109 000 | 165 000 |
| 71901 CE/P4A | 12 | 24 | 6 | 2.16 | 0.88 | 90 000 | 137 000 |
| 71901 CE/HCP4A | 12 | 24 | 6 | 2.16 | 0.88 | 109 000 | 165 000 |
| S71901 ACD/P4A | 12 | 24 | 6 | 2.55 | 1.18 | 56 000 | |
| 71901 ACD/P4A | 12 | 24 | 6 | 2.55 | 1.18 | 63 000 | 95 000 |
| S71901 ACD/HCP4A | 12 | 24 | 6 | 2.55 | 1.18 | 67 000 | |
| 71901 ACD/HCP4A | 12 | 24 | 6 | 2.55 | 1.18 | 75 000 | 120 000 |
| S71901 CD/P4A | 12 | 24 | 6 | 2.65 | 1.25 | 63 000 | |
| 71901 CD/P4A | 12 | 24 | 6 | 2.65 | 1.25 | 70 000 | 110 000 |
| S71901 CD/HCP4A | 12 | 24 | 6 | 2.65 | 1.25 | 75 000 | |
| 71901 CD/HCP4A | 12 | 24 | 6 | 2.65 | 1.25 | 85 000 | 130 000 |
